国产一卡2卡3卡四卡精品国色无边-女人高潮抽搐喷液30分钟视频-国产成人av在线免播放观看-欧美丰满熟妇bbbbbb-精品乱码卡1卡2卡3免费开放

耐熱輸送帶的貼合膠配方設計作者：中澳橡膠    發(fā)布時間：2019-03-02    點擊次數：

        黏合問題是貼合膠配方設計中比較關鍵的問題,尤其是耐熱輸送帶,在高溫工作環(huán)境下,經過長時間熱老化后仍需要有相當高的黏合強度。貼膠與芯層牢固地黏合在一起,可延長耐熱輸送帶的壽命。在保證黏合強度的前提下,可適當增大黏合膠的厚度,這樣可提高輸送帶的彈性和耐屈撓性,而且,增強了布層間膠料抗熱累積的能力,使EP布免受高溫破壞。經過反復調試,研究擬采用的黏合膠配方如下：
        黏合膠配方（份數）為：1＃標準膠30；丁苯膠1500 70；硫磺2；促進劑 M 1；促進劑 DM 2.5；氧化鋅5；硬脂酸 2.5；軟化重油 12；C5樹脂 8；通用N660炭黑25；輕鈣30；白炭黑5；防老劑 MB 1；防老劑4010NA 1；防老劑BLE 2.5；黏合劑RE 3。
       分別將耐熱輸送帶試樣置于30℃、100℃、125℃、和150℃老化箱中恒溫放置1h,取出后立即測試層間黏合強度。根據GB/T 6759－2013輸送帶 《織物芯輸送帶的層間黏合強度試驗方法》測試層間的黏合強度,結果如表1。

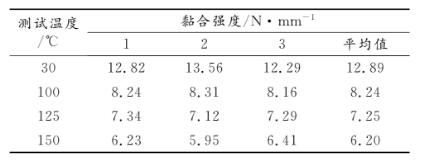

表1 貼膠黏合強度測試

　　本文源自http://m.vwua.cn/hyzs/955.html，轉載請注明出處。

(責任編輯：輸送帶http://m.vwua.cn)
